Caratteristiche

Automazione ed efficienza

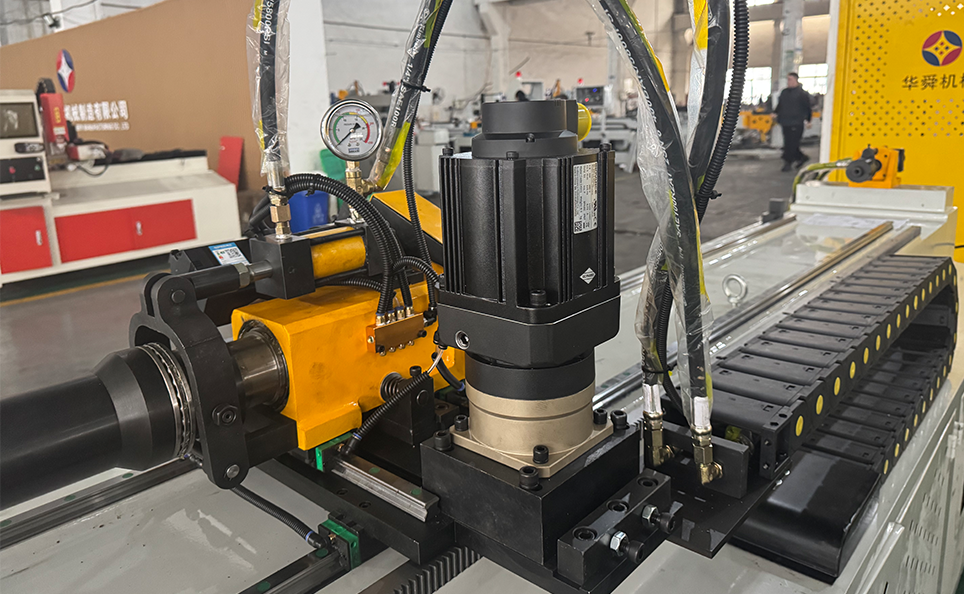

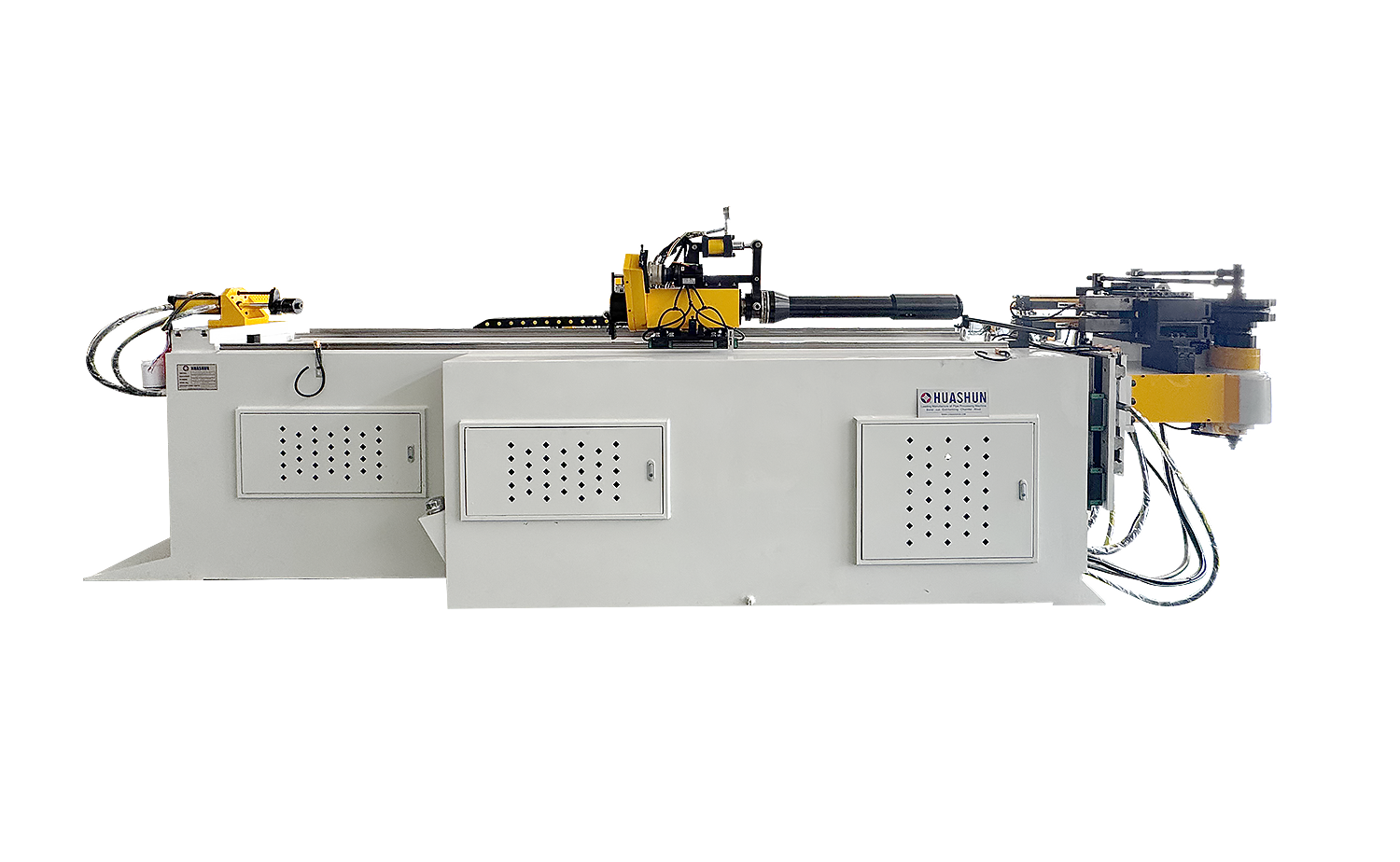

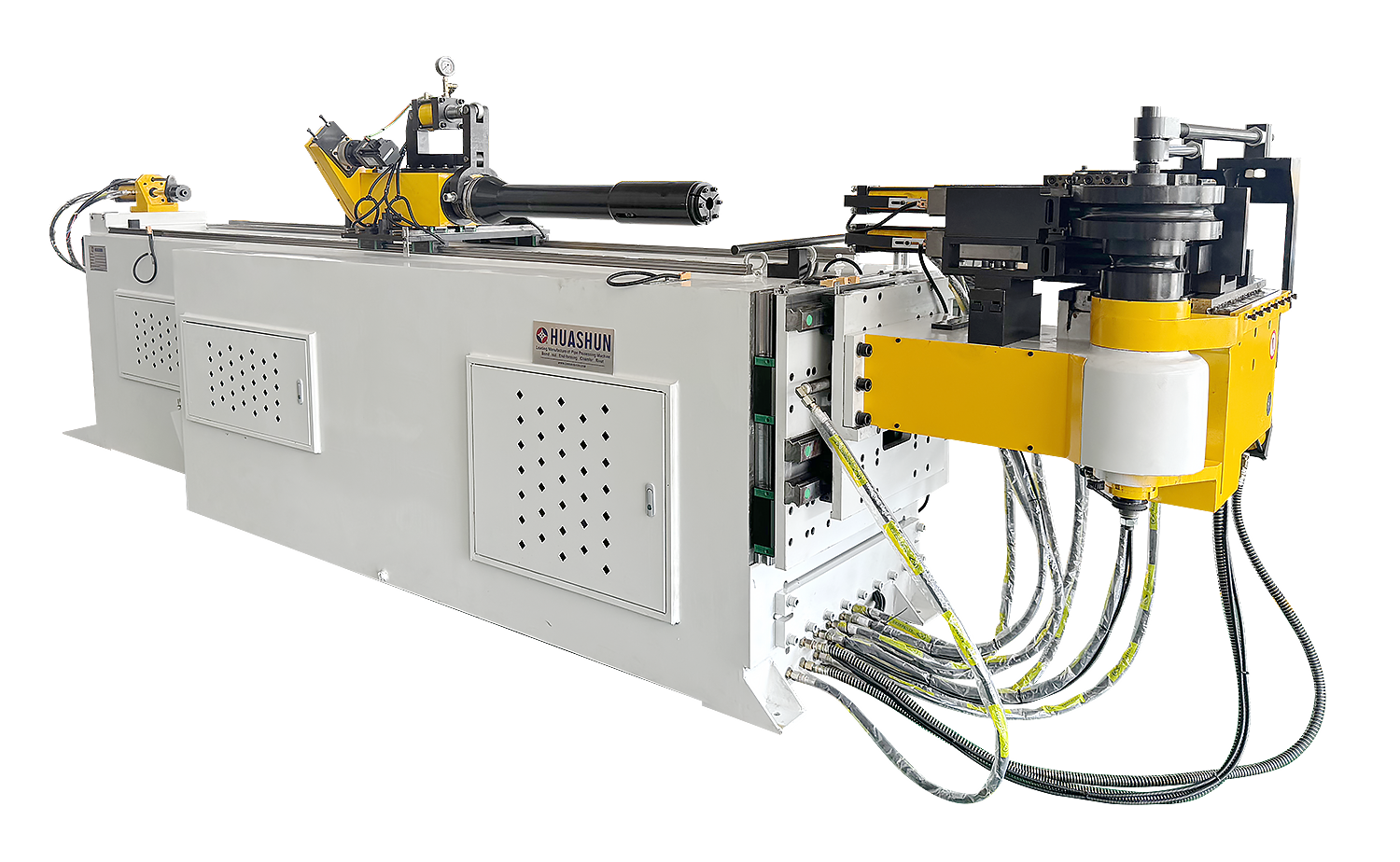

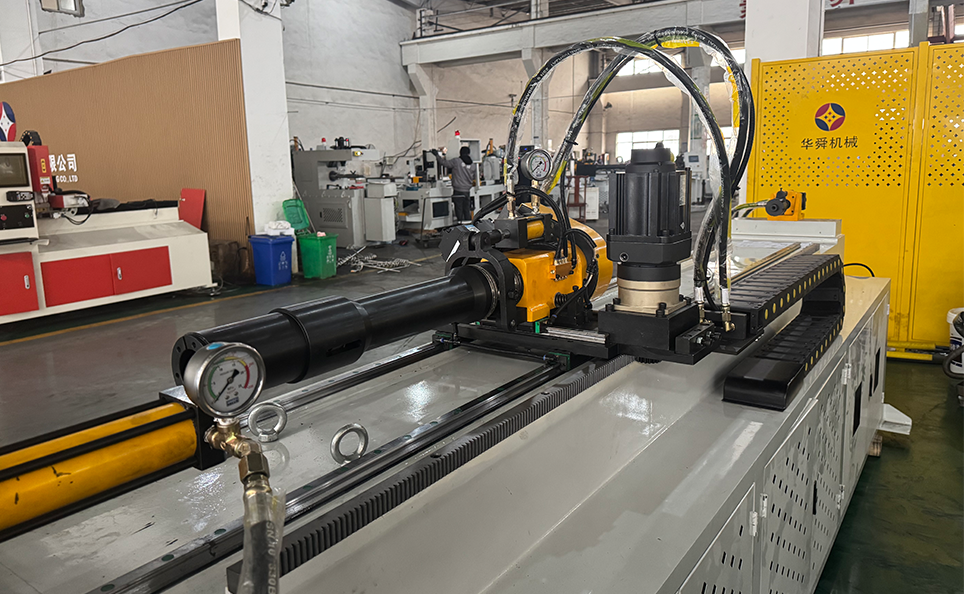

La SB-38CNC è una macchina piegatubi automatizzata che unisce precisione e convenienza. Con tre assi programmabili, utilizza servomotori per l'alimentazione e la rotazione, offrendo prestazioni eccellenti e alta precisione.

Capacità di piegatura

Scegli tra i metodi di piegatura idraulica dei tubi e i metodi di piegatura tubi CNC servocontrollati, a seconda delle esigenze applicative. Ciascuna pila di piegatura è supportata da assistenti idraulici per stampi a pressione per una qualità di piegatura ottimale.

Caratteristiche del sistema

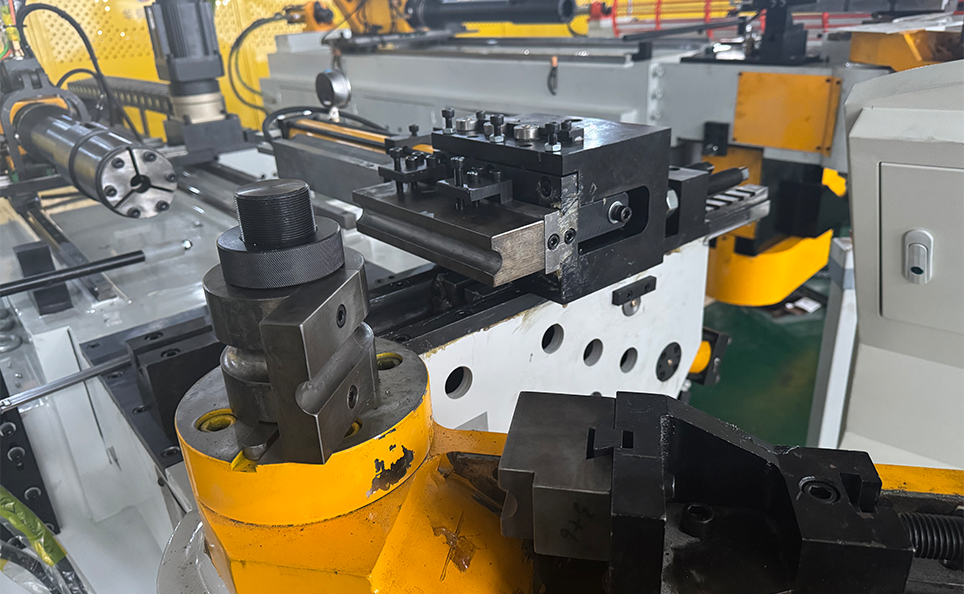

Un sistema di lubrificazione del mandrino aiuta a mantenere un funzionamento regolare, mentre le sedi del raschiatore, del bloccaggio e della matrice a pressione contribuiscono a piegature costanti e di alta qualità. La macchina è inoltre dotata di un sistema di ingrassaggio centralizzato per lubrificare tutte le parti in movimento, riducendo l'usura e aumentando l'affidabilità.

Controllo e raffreddamento

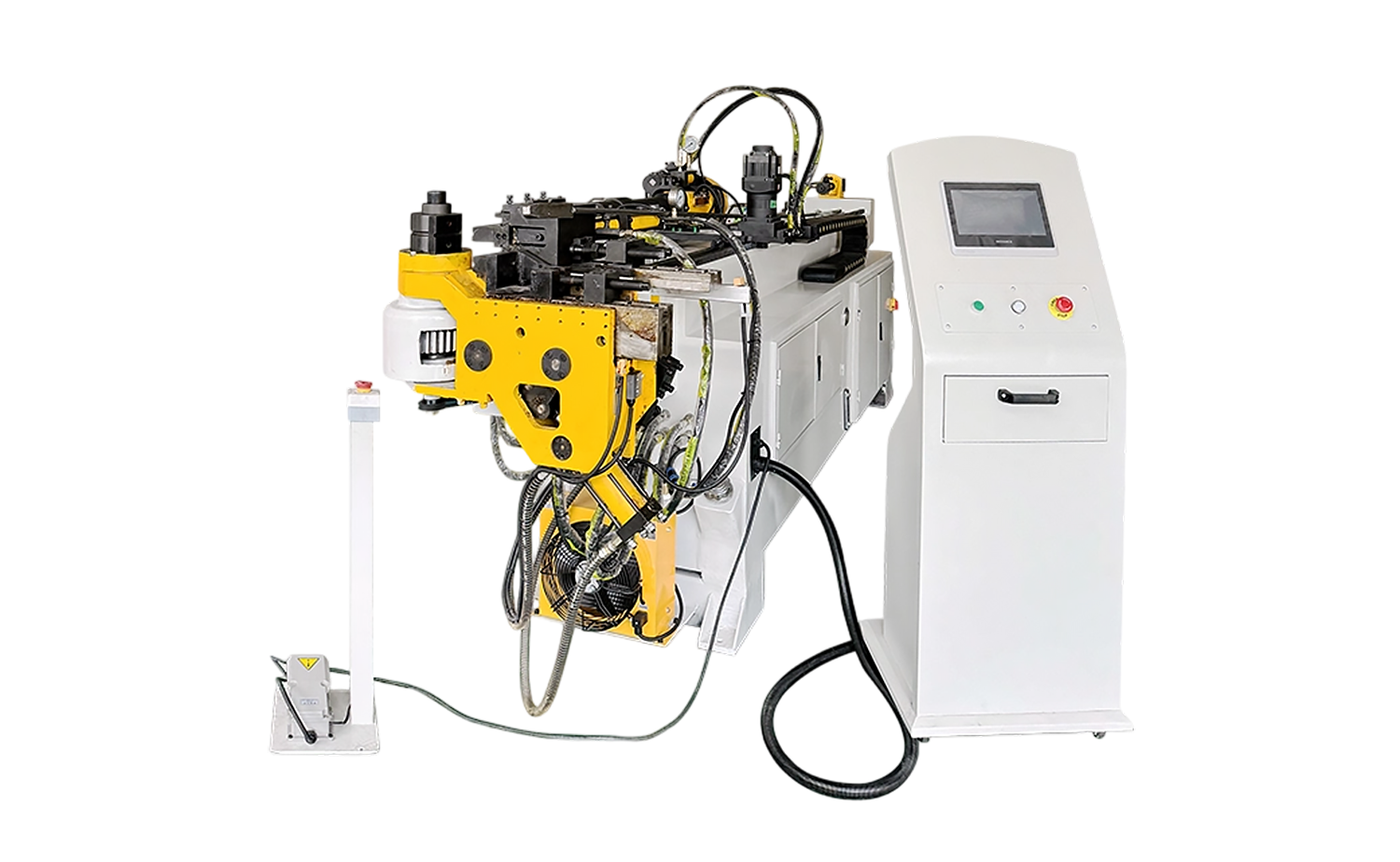

Il sistema PLC touch screen di facile utilizzo semplifica il funzionamento, con la disponibilità sia della modalità automatica che manuale. La ventola di raffreddamento dell'armadio elettrico aiuta a regolare la temperatura, garantendo un funzionamento stabile della macchina.

Tabella dei parametri

Parametro tecnico principale

Modello SB-38CNC SB-39CNC SB-50CNC SB-63CNC
Acciaio dolce 38×2,0 t 39×2,0 t 50×2,5 t 63×3,5 t
Acciaio inossidabile 32×1,8 t 32×2,0 t 45×2,0 t 50×2,0 t
Massimo. Tubo rettangolare 32×1,8 t 35×20×2 t 32×1,8 t 50×2,5 t
Massimo. Raggio di curvatura 200 mm 200 mm 250 mm 300 mm
Massimo. Angolo di piegatura 190° 190° 190° 190°
Massimo. Lunghezza effettiva del mandrino 2500 mm 4500 mm 2500 mm 2800 mm
Precisione di piegatura ±0,1° ±0,1° ±0,1° ±0,1°
Velocità di piegatura 150 mm/s 120 gradi/sec 150 mm/s 100mm/s
Precisione di alimentazione ±0,1 mm ±0,05 mm ±0,1 mm ±0,1 mm
Velocità di alimentazione 1000 mm/s 1000 mm/s 1000 mm/s 950 mm/s
Precisione di rotazione ±0,1° ±0,05° ±0,1° ±0,1°
Velocità di rotazione 200mm/s 200 gradi/sec 200mm/s 180 mm/s
Massimo. Raggio di curvatura Difference 80 80 50 65
