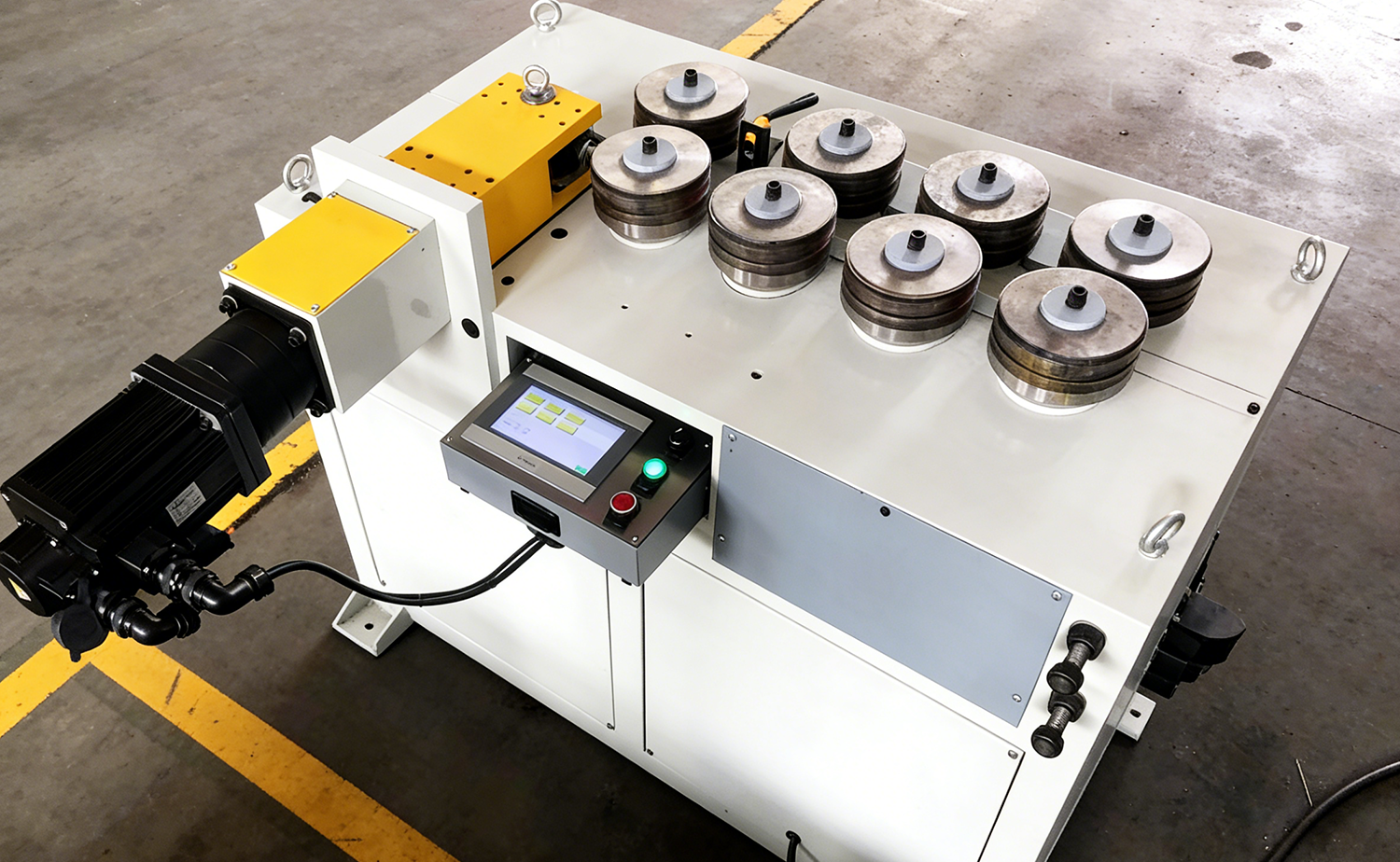

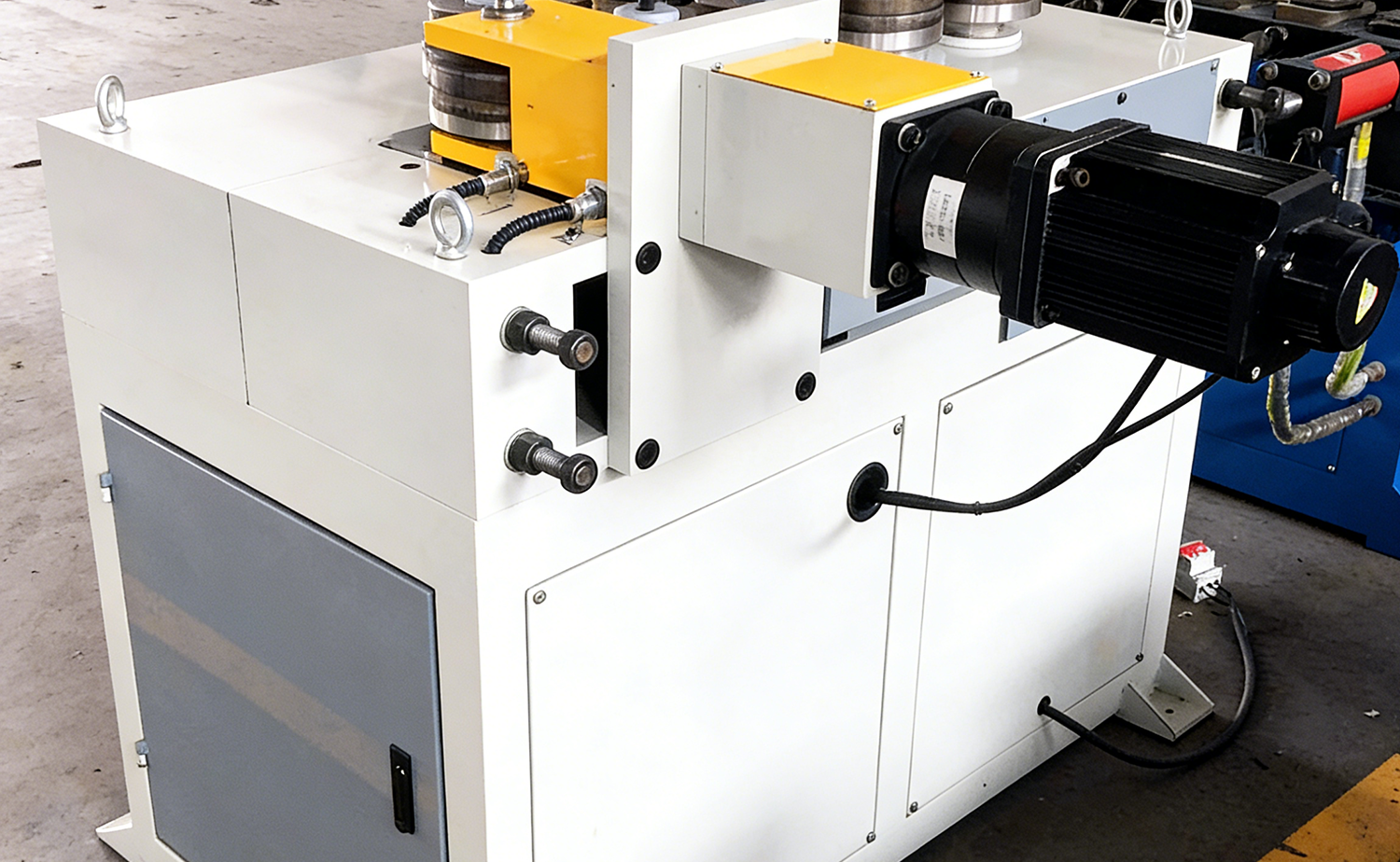

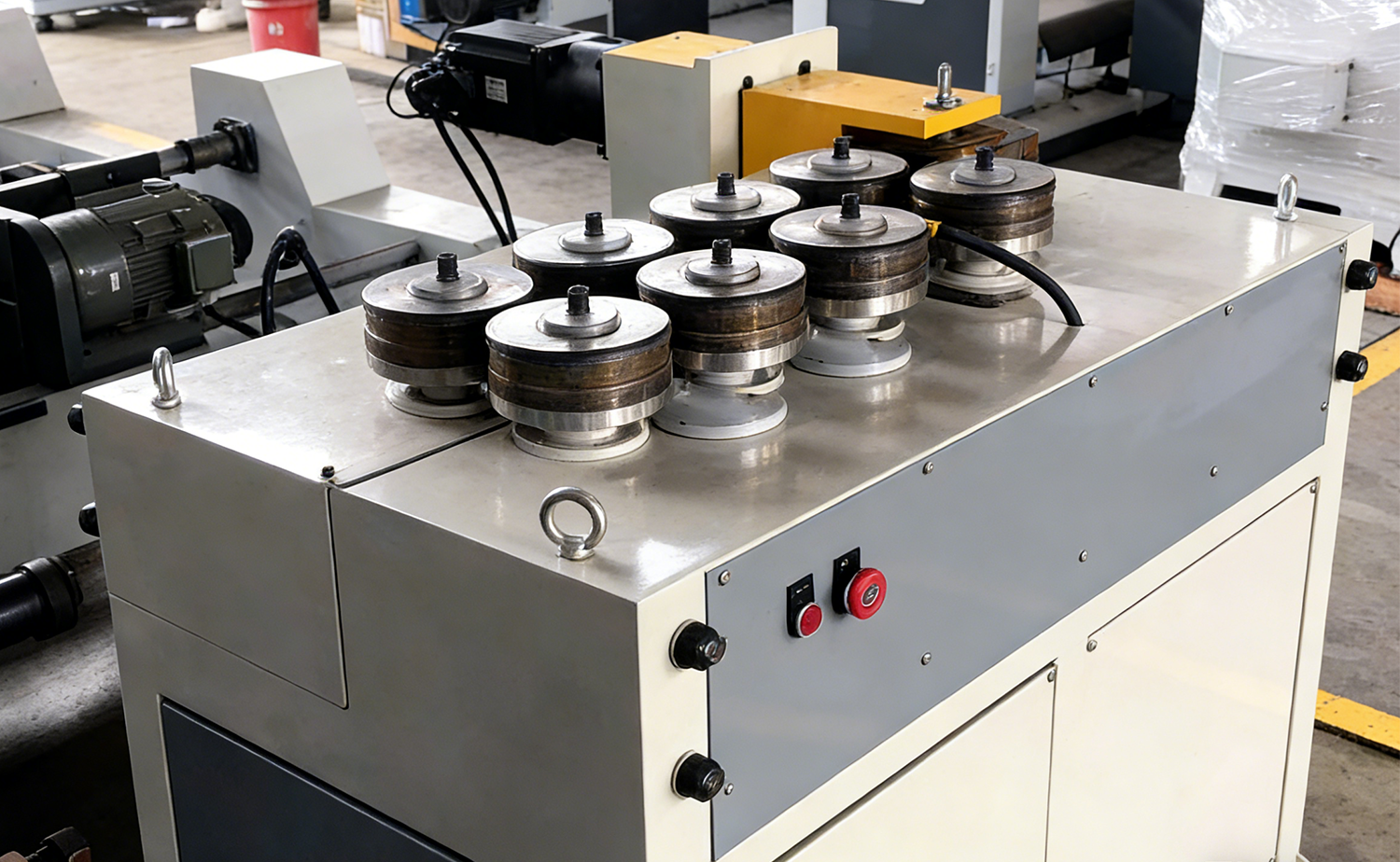

Macchina piegatubi per tubi a parete sottile ad alta velocità serie CNC GY40

Indietro

  • Macchina piegatubi per tubi a parete sottile ad alta velocità serie CNC GY40
  • Macchina piegatubi per tubi a parete sottile ad alta velocità serie CNC GY40
  • Macchina piegatubi per tubi a parete sottile ad alta velocità serie CNC GY40
  • Macchina piegatubi per tubi a parete sottile ad alta velocità serie CNC GY40

Caratteristiche

Parametri di base

Video

Applicazioni industriali

Contattaci

Caratteristiche

1. Il riduttore aziona il set di fili da azionare da un rullo, con struttura compatta e alta affidabilità.
2. La trazione non è facile da scivolare e anche il materiale a pareti sottili può essere piegato.
3. Il servomotore controlla la variazione del diametro per realizzare molteplici piegature diverse
raggi su un tubo.
4. L'interruttore a pedale è dotato anche di un arresto di emergenza, facile da azionare.
5. La macchina è bilanciata nella trasmissione, è sufficiente impostare i parametri su a
schermo, e può ottenere forme circolari, ad arco o a spirale con diverse curvature.
6. La modifica della forma della scanalatura dello stampo può elaborare vari profili metallici, come acciaio angolare, acciaio piatto, acciaio tondo e altri profili a sezione trasversale speciale.
7. La curvatura di profili ad ampio raggio evita gli inconvenienti legati alla realizzazione di stampi di curvatura tubi extra-large. È un complemento necessario che non può essere ottenuto dalla serie di macchine curvatubi monotesta e doppia testa.

Tabella dei parametri

Parametro tecnico principale

Nome HSGY-40CNC HSGY-60CNC HSGY-80CNC HSGY-120CNC
Massimo. Capacità di laminazione (acciaio al carbonio) Φ40×2,5 mm Φ60×2,0 mm Φ80x3mm Φ120x4mm
Massimo. Capacità di rotolamento (acciaio inossidabile) Φ40×1,3 mm Φ50×2,0 mm Φ80x2mm Φ110x3mm
minimo Raggio di curvatura R=4-7,5D 80 mm 4-7,5 volte di diametro esterno del tubo R=10D
Massimo. Raggio di curvatura Nessuna limitazione Nessuna limitazione Nessuna limitazione Nessuna limitazione
Velocità di rotolamento 50-150 mm/s 50-150 mm/s 50-150 mm/s 8 m/min
Velocità di rotazione dello stampo di laminazione 30 giri/min 36 giri/min 20 giri/min 15 giri/min
Diametro dello stampo di piegatura 136 mm 200 mm 280mm
Potenza del servomotore di flessione 0,75 kW 1 chilowatt 2 kW 5 kW (Mitsubishi)
Potenza del motore del convertitore di frequenza di alimentazione 3 kW 4KW 7,5 kW 15kw (marchio cinese)
Dimensione della macchina 900x600x1500 mm 1000x800x1100mm 1500x1300x1200mm 2000x2000x1300mm
Peso della macchina 700KG 1000KG 1500KG 4000KG

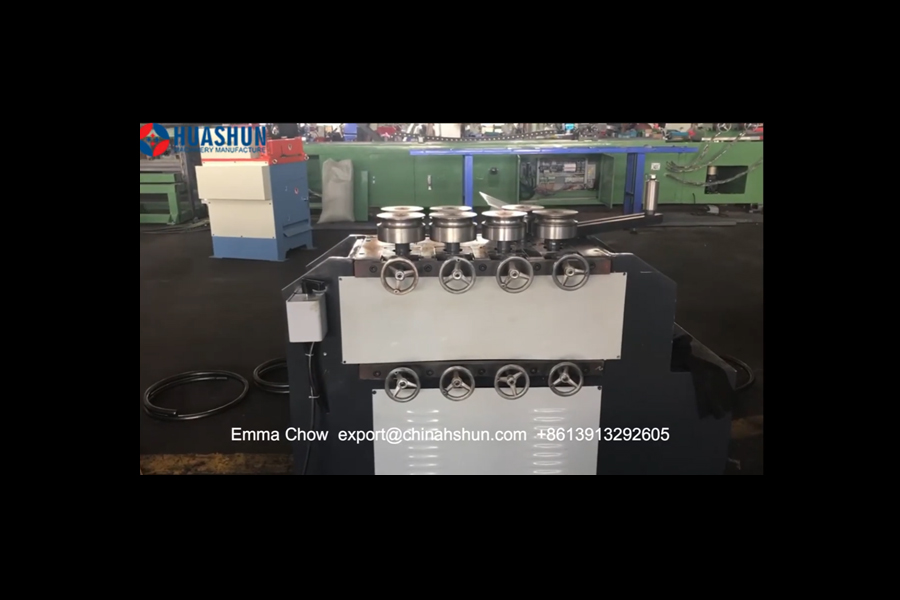

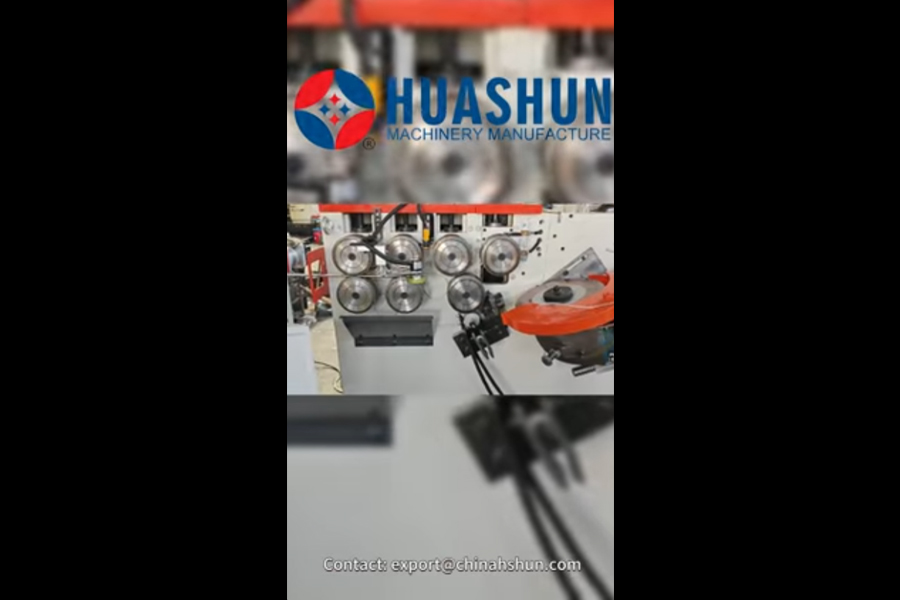

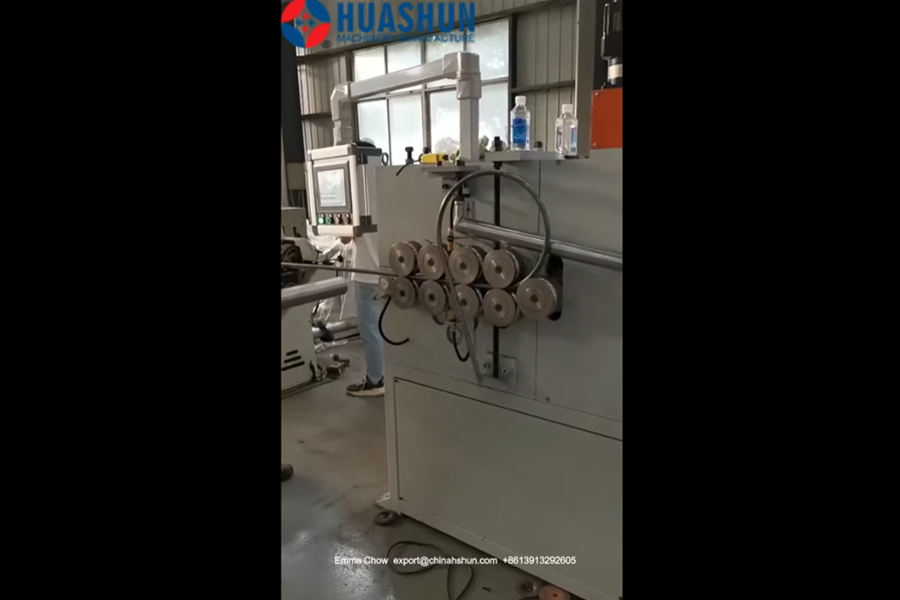

Video
