Macchina da taglio automatica senza trucioli per raddrizzare tubi SC-4-1000A

Indietro

  • Macchina da taglio automatica senza trucioli per raddrizzare tubi SC-4-1000A
  • Macchina da taglio automatica senza trucioli per raddrizzare tubi SC-4-1000A
  • Macchina da taglio automatica senza trucioli per raddrizzare tubi SC-4-1000A
  • Macchina da taglio automatica senza trucioli per raddrizzare tubi SC-4-1000A
  • Macchina da taglio automatica senza trucioli per raddrizzare tubi SC-4-1000A
  • Macchina da taglio automatica senza trucioli per raddrizzare tubi SC-4-1000A

Caratteristiche

Parametri di base

Video

Applicazioni industriali

Contattaci

Caratteristiche

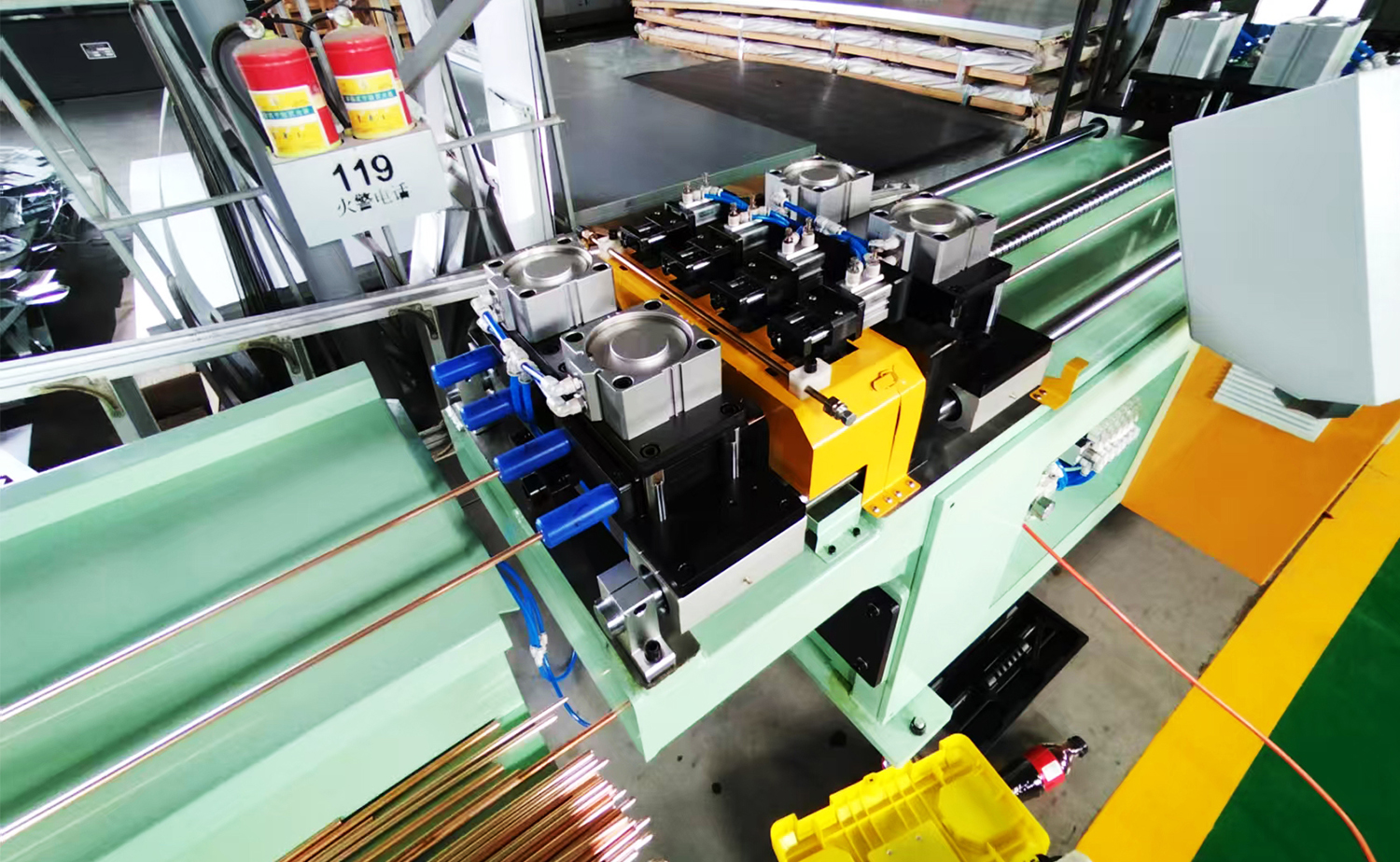

1.Il design della matrice di bloccaggio in tre parti riduce efficacemente la distorsione del tubo, offrendo una superficie di taglio pulita e liscia per risultati ottimali.
2. Con una concentricità precisa, la macchina garantisce un eccellente allineamento, contribuendo a saldature di alta qualità nelle successive fasi di lavorazione.
3. Utilizzando la tecnologia di taglio senza trucioli, il sistema è dotato di taglio rotativo a 360° e bloccaggio a doppio punto, fornendo tagli efficienti e precisi riducendo al minimo gli sprechi.

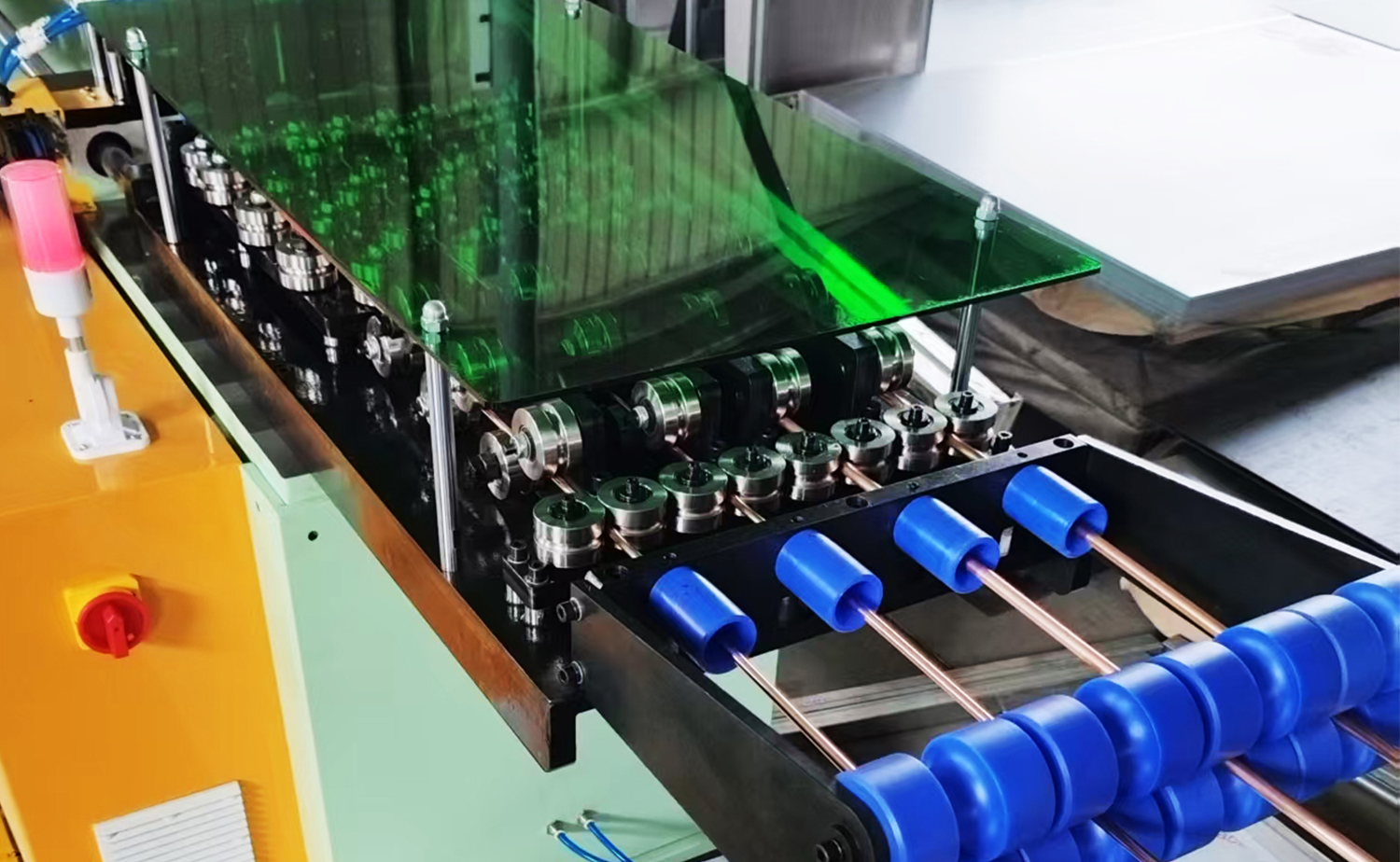

4.La ruota lisciante in nylon, abbinata a una cinghia in gomma a forma di "U", guida delicatamente il tubo, prevenendo eventuali danni o graffi sulla superficie durante il funzionamento.

Tabella dei parametri

Parametro tecnico principale

Articolo Parametro Osservazione
Materiale Digitare Tubo in rame TP2 (M/M2), alluminio morbido 6063 o prodotti standard equivalenti
Diametro esterno e spessore del rame DE: ø16, ø18, ø22, ø28; Spessore della parete: 1-2 mm
Dimensioni e peso della bobina Tipo svolto (bobina di legno diametro esterno: 1070 mm, spessore: 300 mm); Foro interno: 136 mm
Capacità di elaborazione Numero di tagli per ciclo 1 pezzo 1 1 1 1 disposizione
Lunghezza di taglio Minimo: ≥60mm; Massimo: 10.000 mm
Un colpo di alimentazione una tantum 1000 mm (alimentazione servomotore con vite a ricircolo di sfere)
Efficienza produttiva 6 tagli/min (L=1000mm, tubo ø16 come esempio) varia in base al diametro e allo spessore
Precisione dell'elaborazione Tolleranza di rettilineità ≤3‰ (quando L < 1000mm)
Tolleranza sulla lunghezza -L < 100mm: ±0,2mm-
-100–600 mm: ±0,5 mm
-600–1800 mm: 0–1 mm
-1800–4200 mm: 0–3 mm
Planarità dell'estremità di taglio ≤±0,5 mm (L ≤ 1000 mm)
Condizione della superficie Nessun graffio, strappo o ammaccatura visibile sui tubi in rame/alluminio
Ambiente Potenza 4 chilowatt
Pressione atmosferica 0,5–0,7 MPa
Dimensioni - Unità principale: 3500(L) × 950(L) × 1400(A) mm
- Rack di raccolta: 2000 (L) × 950 (L) × 800 (A) mm
Impronta Totale: 13.500(L) × 1250(L) × 1800(H) mm (suggerito) rack per bobine 3 m, rack per bobine nello spazio della macchina principale 5 m, lunghezza macchina 3,5 m, rack di raccolta 2 m
Peso 2200KG

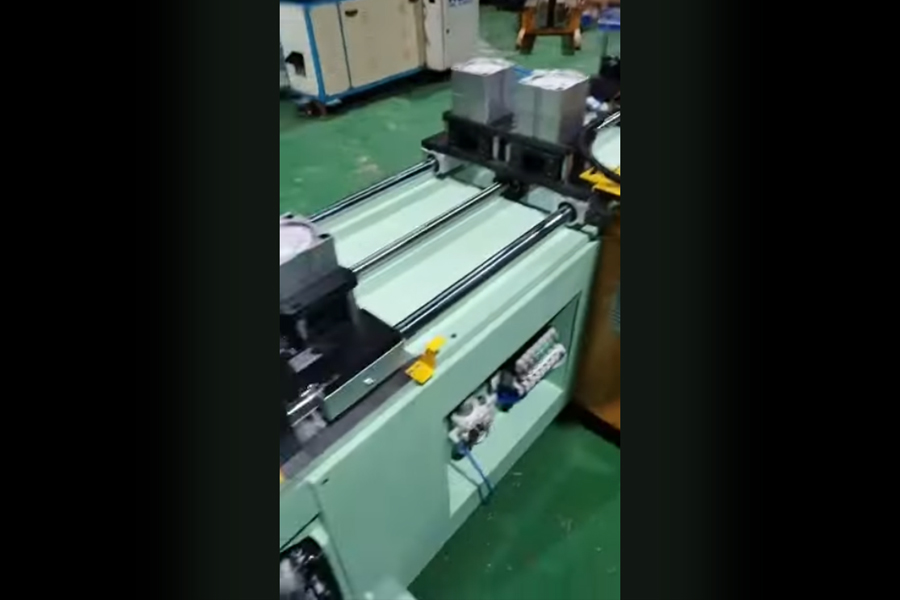

Video
