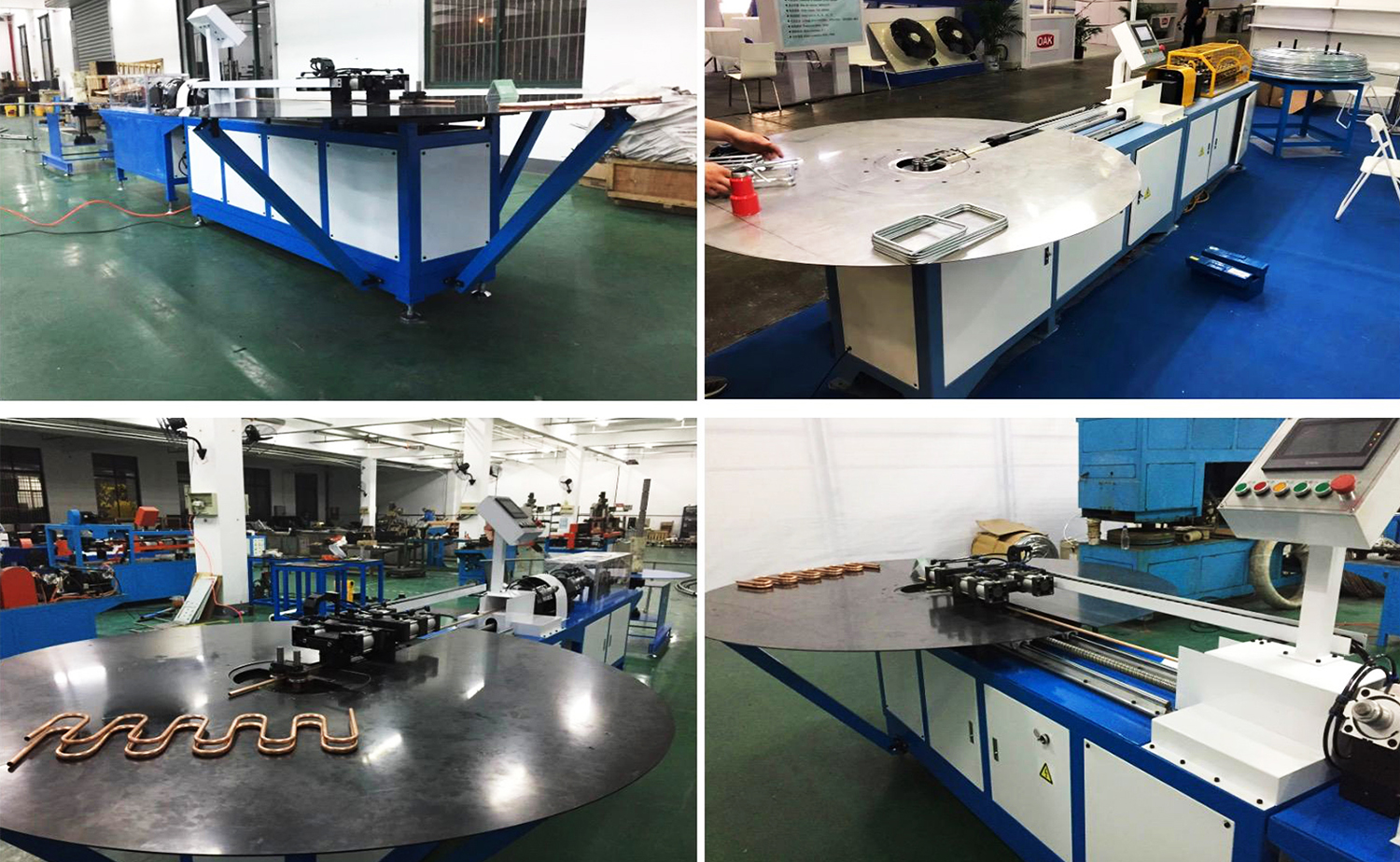

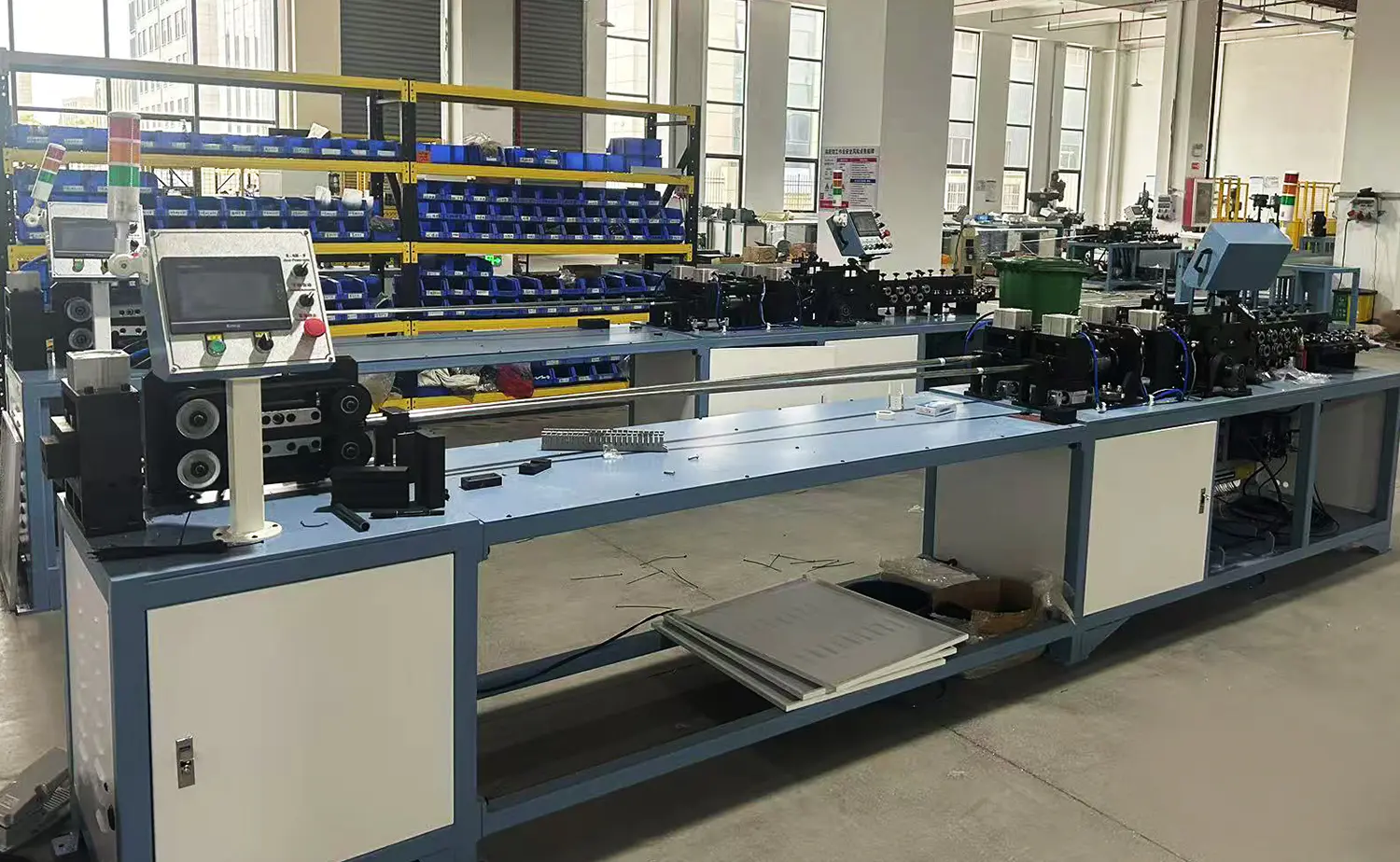

La piegatrice a serpentina completamente automatizzata integra svolgitura, raddrizzatura, taglio e piegatura in un'unica operazione, progettata specificamente per la lavorazione di singoli tubi in alluminio, rame o Bundy. Rispetto ai metodi manuali tradizionali, questo sistema automatico aumenta significativamente l’efficienza e riduce i costi di manodopera.

Una matrice di bloccaggio in tre parti riduce al minimo la distorsione del tubo, garantendo bordi di taglio lisci e precisi. Viene mantenuta la concentricità ad alta precisione, garantendo un'eccellente qualità di saldatura nei processi successivi. Il sistema di taglio senza trucioli utilizza il taglio rotativo a 360° con bloccaggio a due punti, garantendo tagli puliti senza perdita di materiale.

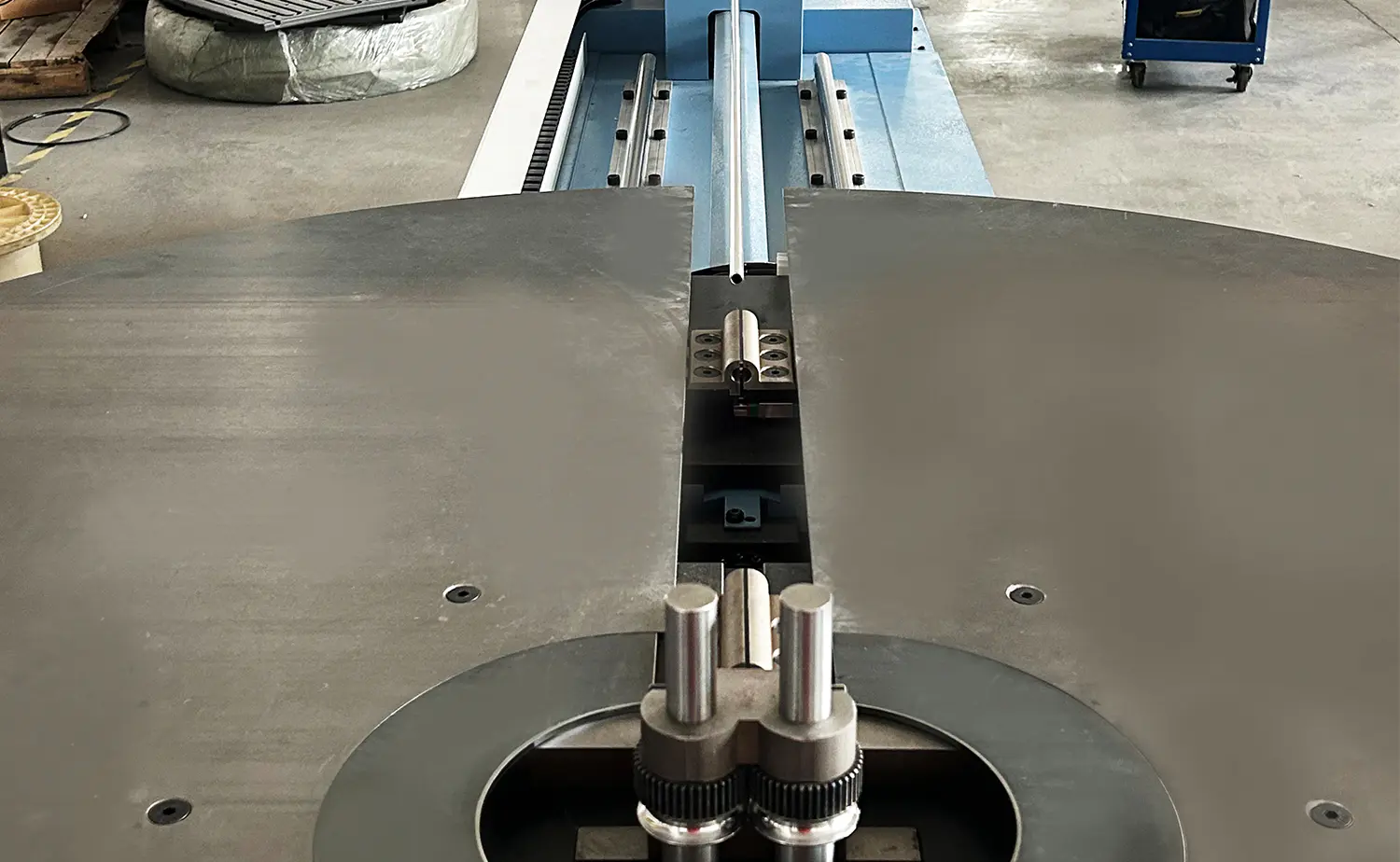

La macchina è dotata di un sistema di piegatura servocomandato brevettato, progettato per ottenere angoli e direzioni di piegatura precisi. Gli strumenti di piegatura appositamente progettati garantiscono raggi di piegatura costanti con una deformazione minima, ottenendo pieghe di alta qualità e visivamente accattivanti.

Parametro	Dati
Materiale del tubo	Tubo di rame/tubo di alluminio/tubo Bundy
Pressione atmosferica	0,5-0,6MPa
Pressione idraulica	5-7 MPa
Diametro del tubo	Φ3-20 mm (cambia stampo)
Spessore della parete del tubo	0,3-1,5 mm
Capacità di flessione	Tubo singolo
Angolo di piegatura	1~210 gradi
Raggio di curvatura	R11~R50 (cambio stampo)
Tempi di piegatura	Fino a 110 volte/ciclo
Lunghezza di alimentazione	10-700 mm/ora, può alimentare più volte
Dimensionei del tavolo	Φ1-5 m (può essere personalizzato)
Sistema di controllo	Controllo PLC/Touch Screen
Potenza del motore	9kW
Sistema elettrico	380 V, 50 Hz, trifase (personalizzato)
Dimension	2350×780×1590 mm 1570×530×1170 mm (Tabella Esclusa)
